Заборы на монолитно-ленточном фундаменте с кирпичными столбами

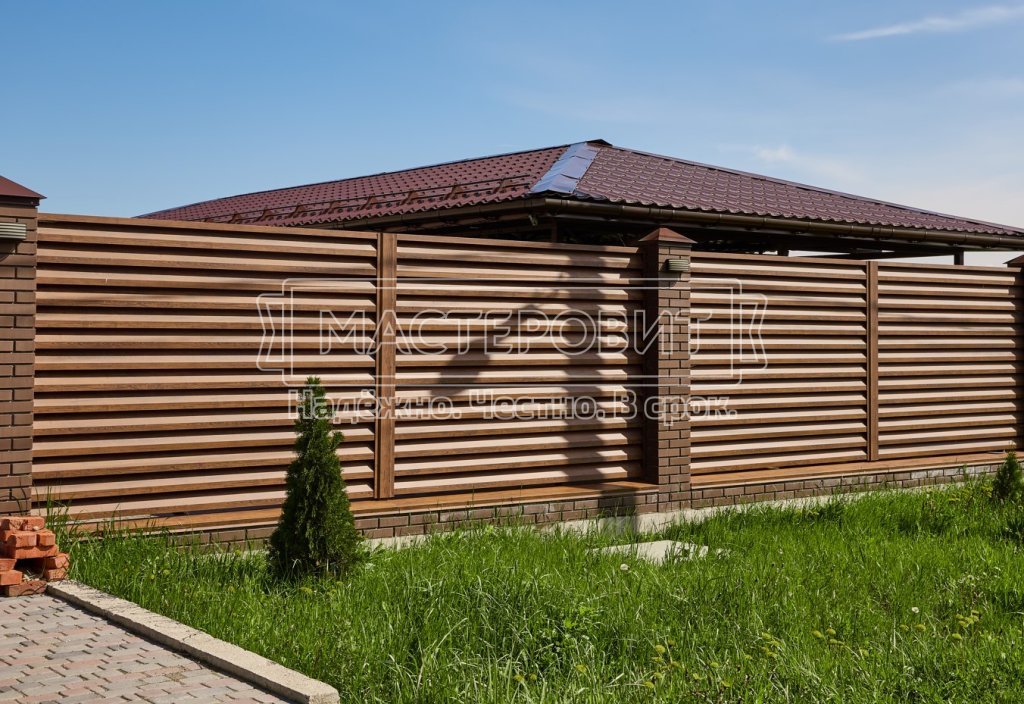

Забор жалюзи Мореный дуб, на монолитно-ленточном фундаменте с кирпичными столбами
Содержание:
Заборы на монолитно-ленточном фундаменте – надежное решение
Забор жалюзи, RAL8017 (шоколад), на монолитно-ленточном фундаменте с кирпичными столбами
Забор на монолитно-ленточном фундаменте с кирпичными столбами – красивый, надежный, функциональный вид ограждения. Он во многих случаях будет идеальным выбором для загородного участка и, несомненно, оправдает свою стоимость и трудозатраты.
Компания МАСТЕРОВИТ более 25 лет изготавливает комплектующие элементы для заборов на монолитно-ленточном фундаменте, а также производит монтаж таких ограждений.
Преимущества монолитно-ленточного фундамента
Забор жалюзи, RAL8017 (шоколад), на монолитно-ленточном фундаменте с кирпичными столбами
Надежность. Монолитно-ленточный фундамент хорошо себя показывает в эксплуатации практически на всех типах грунтов, в том числе, на пучинистых.
Долговечность.Правильно устроенный монолитно-ленточный фундамент имеет максимальный срок службы среди всех опорных конструкций для ограждений – не менее 50 лет.
Универсальность. Подходит для заборов с любым заполняющим материалом, даже самым тяжелым, например, сварными секциями с коваными элементами.
Внешний вид. С помощью монолитно-ленточного фундамента можно нивелировать неровности участка, в результате чего ограждение будет имеет красивый вид.
Высокая степень защиты. Сплошное основание при «глухом» заборе не позволит пробраться на территорию диким животным.
Недостатки монолитно-ленточного фундамента
Высокая стоимость. Для устройства монолитно-ленточного фундамента необходимо довольно большое количество материала, что значительно увеличивает его стоимость по сравнению с другими типами опорных конструкций для заборов.
Увеличенный срок монтажа. Необходимо провести масштабные подготовительные работы к заливке фундамента: рытье траншеи, бурение лунок, монтаж обвязки, устройство опалубки. После заливки бетон фундамента должен набрать прочность перед тем, как начинать выкладывать кирпичные столбы. Затем нужно дождаться схватывания раствора на самих столбах, чтобы крепить заполняющий материал.
План и расчет материалов
Для любого забора, в том числе и для забора на монолитно-ленточном фундаменте с кирпичными столбами нужно нарисовать его схему: указать длины прямолинейных участков фундамента; высоту фундамента; расположение столбов; высоту столбов; расположение ворот и калитки.
Схема позволит рассчитать количество материала для ограждения. Однако, если вы никогда не занимались устройством оснований такого типа, то скорее всего наделаете ошибок. При заказе материалов и монтажа забора на монолитно-ленточном фундаменте с кирпичными столбами в МАСТЕРОВИТ каждому заказчику гарантируется выезд замерщика на участок и необходимый расчет материалов.
Как сделать фундамент

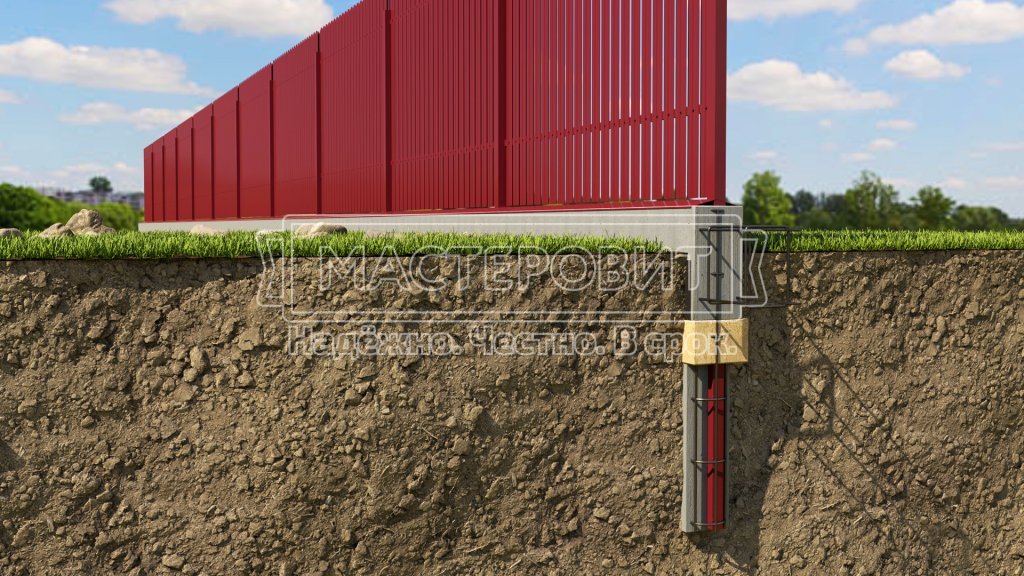

Монолитно-ленточный фундамент
Для забора с монолитно-ленточным фундаментом и кирпичными столбами понадобятся:
- бетон из цемента марки М300 или М400;
- арматурный пруток толщиной 8-12 мм;
- металлические столбы со стенками толщиной 2 мм;
- лаги или металлические пластины (в зависимости от заполняющего материала)
- песок;
- кирпич;
- крышка цоколя фундамента;
- крышки столбов;
- необходимый инструмент.
По границе участка за исключением места установки ворот и калитки выкапывается траншея шириной 30-40 см и глубиной 40-50 см. Дно траншеи засыпают песком на 15-20 см и утрамбовывают. Песчаная подушка отведет воду из-под фундамента и значительно снизит вспучивание грунта.
В траншее бурятся лунки под железобетонные сваи. По центру лунок устанавливают столбы и бетонируют на глубину не менее 1,5 м от дна лунки.
В траншее выше уровня земли монтируют обвязку из строительной арматуры. Прутья арматуры сваривают между собой.
Из фанеры делают опалубку, верхнюю часть которой выравнивают по строительному уровню. Фанера используется полированная, чтобы края фундамента были гладкими. Высота опалубки будет являться высотой надземной части фундамента.
Траншею со столбами заливают бетоном. Бетон в процессе заливки уплотняют специальным вибратором для того, чтобы убрать из будущего фундамента пустоты.
Когда бетон схватится, опалубку можно разбирать. Но делать на фундаменте кирпичные столбы еще рано.
Как сделать столбы

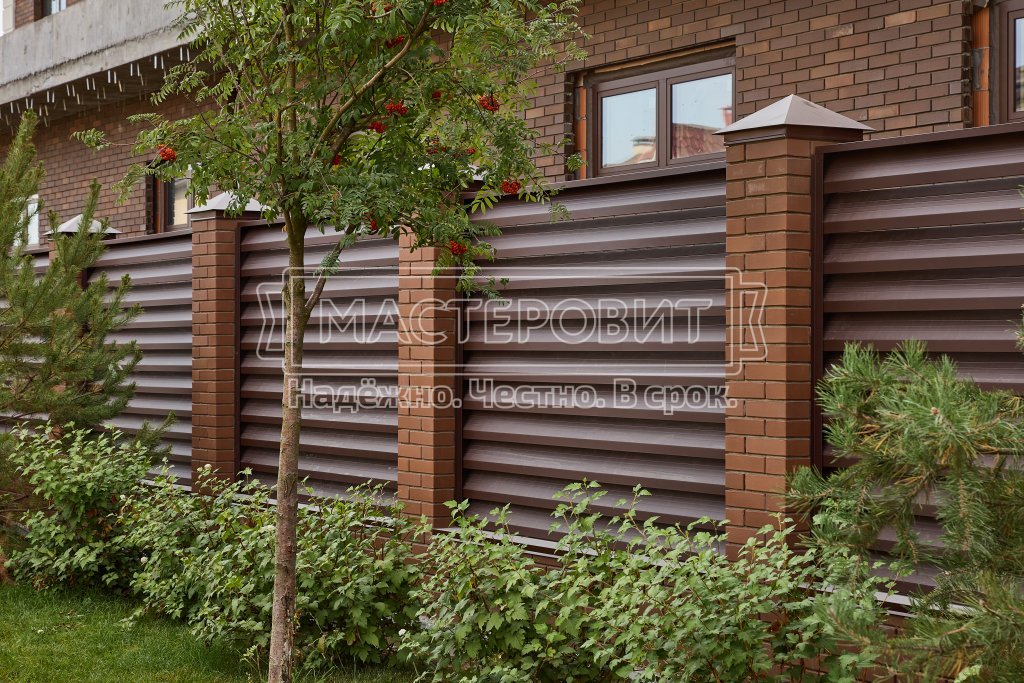

Кирпичный столб
Каждый кирпичный столб весит более 300 кг. Это значительная нагрузка на фундамент. Поэтому обкладывать металлические столбы кирпичом нужно только тогда, когда бетон фундамента наберет необходимую прочность. При сухой и теплой погоде это займет порядка двух недель.
Если на участке уже есть кирпичный дом, то, как правило, на столбы используют такой же кирпич. Это удачно впишет забор в общую визуальную концепцию участка.
Рассчитаем количество кирпичей на столбы. Возьмем для примера столбы, выложенные в 1,5 кирпича. Один ряд – это 4 кирпича. Высота наиболее распространенного облицовочного кирпича 65 мм. Высота шва раствора примерно 10 мм. Таким образом, высота одного ряда 75 мм.
Пусть высота столба 2250 мм. Тогда 2250/75 = 30 рядов. 30*4 = 120 кирпичей на один столб. Умножаем 120 на количество столбов, получаем общее количество кирпичей.
Компания МАСТЕРОВИТ предложит кирпич для забора, а менеджер рассчитает его количество. Однако если заказчик покупает кирпич самостоятельно, то и расчет он должен произвести самостоятельно. Как видно из примера выше, для этого нужно знать количество кирпичей в ряду, высоту кирпича и высоту столба. Понятно, что в строительстве всегда необходим запас, поэтому увеличивайте расчетное количество кирпича примерно на 1,5-2%.
К внутренним металлическим столбам привариваются закладные элементы (полосы и уголки) толщиной около 5 мм. Наиболее популярны заборы на монолитно-ленточном фундаменте из профнастила. Для таких заборов необходимы лаги, которые приваривают к закладным пластинам.
Если, например, вы хотите сделать забор из секций с коваными элементами, то секции крепятся непосредственно к пластинам.
Для заборов жалюзи или ранчо к закладным пластинам крепятся боковые профили, на которые устанавливают ламели.
Финальный этап
Отливы
Чтобы вода не размывала фундамент, его прикрывают специальными отливами из окрашенного полимерной краской формованного листового металла. Также колпаками закрывают верхние части столбов.
Заказывая в МАСТЕРОВИТ забор на монолитно-ленточном фундаменте с кирпичными столбами «под ключ», вы получаете долговечное ограждение с гарантией качества на работы и материалы.
