Монтаж секционных ворот

Содержание

Монтаж секционных ворот позволит вашему гаражу приобрести ряд важных преимуществ:

  • Взломоустойчивость. Конструкция надежно защитит помещение от проникновения злоумышленников.

  • Высокий уровень теплоизоляции. В гараже будет поддерживаться комфортная температура. Теплоизоляционные показатели сравнимы с характеристиками кирпичной стены толщиной в 600 мм. Ворота не будут покрываться инеем и замерзать.

  • Удобство эксплуатации и функциональность. Управлять системой легко и просто. Ворота, оснащенные автоматикой, открываются и закрываются при помощи пультов ДУ.

    Полотно надежно фиксируется с помощью цепи или электромеханических устройств. Никаких дополнительных приспособлений не потребуется. Зимой вам не придется расчищать снег. Ворота открываются вертикально вверх. При необходимости вы сможете установить модель с калиткой, врезными окнами, фотоэлементами и сигнализацией.

  • Эстетичный внешний вид. Выберите наиболее подходящее по цвету изделие.

Секционные ворота

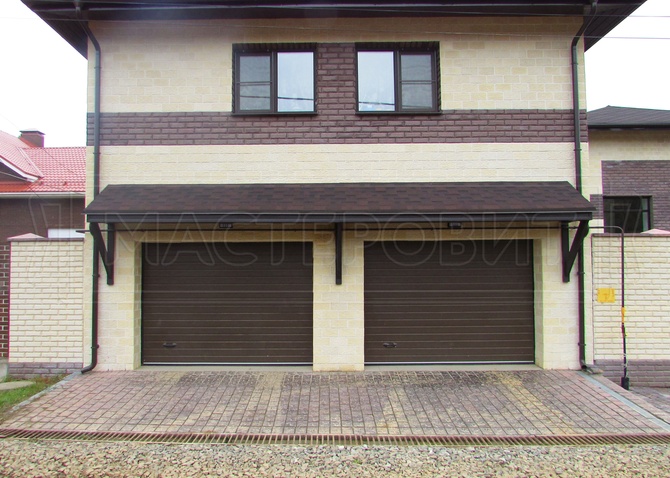

Фотография № 1: секционные ворота

Конструкция секционных ворот

Вышеперечисленные преимущества обуславливаются особенностями конструкции секционных ворот.

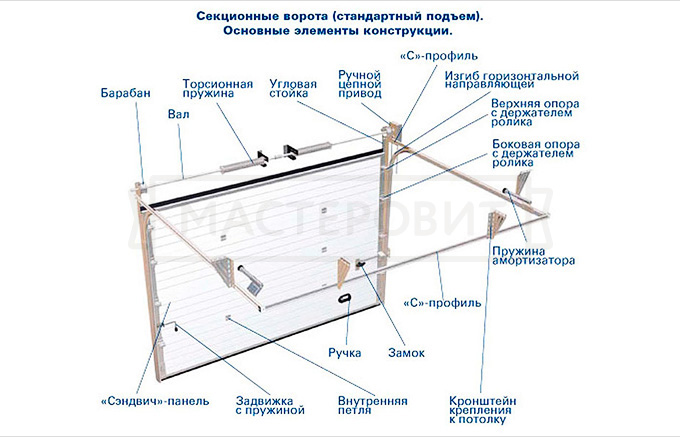

Схема типовых секционных ворот (стандартный подъем)

Изображение № 1: схема типовых секционных ворот (стандартный подъем)

Полотно балансируется и перемещается вверх/вниз при помощи пружинных механизмов. Для фиксации створки в открытом состоянии предназначены направляющие, которые крепятся к потолку. Для уменьшения сопротивления сэндвич-панели оснащены роликами. Они обеспечивают плавное и бесшумное перемещение.

Пружинные механизмы снижают вес полотна. Это объясняет тот факт, что сворка легко открывается вручную или при помощи электропривода небольшой мощности. Конструкция секционных ворот предусматривает наличие защиты от падения. При обрыве троса полотно заблокируют храповые муфты.

Автоматические секционные ворота имеют более сложную конструкцию.

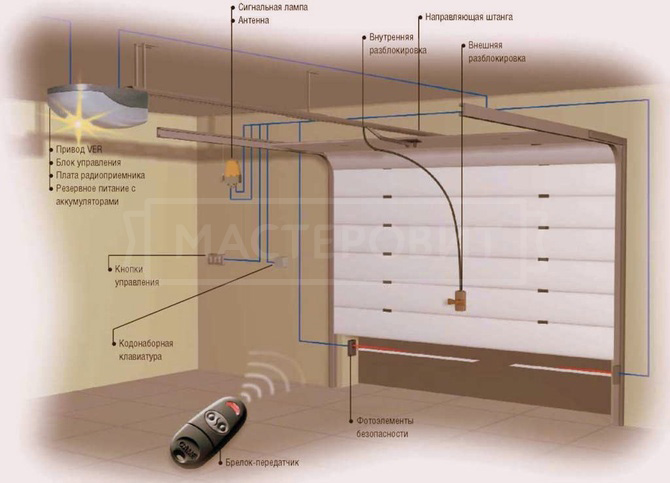

Схема автоматических секционных ворот (стандартный подъем)

Изображение № 2: схема автоматических секционных ворот (стандартный подъем)

Производители дополняют изделия приводами с блоками управления, автоматическими запорными механизмами, сигнальными лампами и датчиками. При отключении электричества ворота можно открыть и закрыть вручную. Специальный ключ разблокирует защитный механизм.

При желании ручные или автоматические секционные ворота можно оборудовать калитками и окнами. Производители предлагают широкий спектр модификаций.

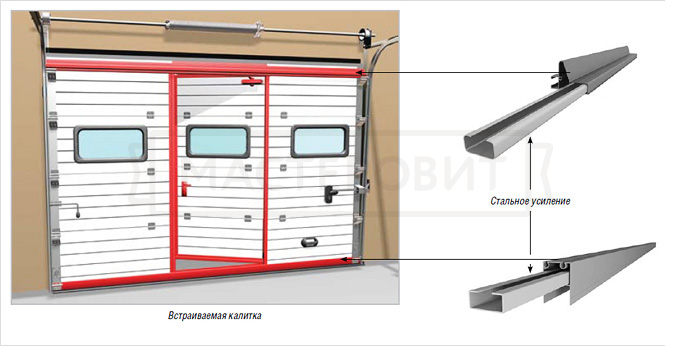

Одна из возможных модификаций секционных ворот с окнами и калиткой

Изображение № 3: одна из возможных модификаций секционных ворот с окнами и калиткой

Важно! Учтите, что наличие дополнительных конструкций увеличит стоимость изделия на 35–40 %.

Особенности производства сэндвич-панелей

Сэндвич-панель состоит из двух оцинкованных стальных листов. Между ними размещают утеплитель (вспененный полиуретан). Снаружи на листы наносят защитные и декоративные покрытия.

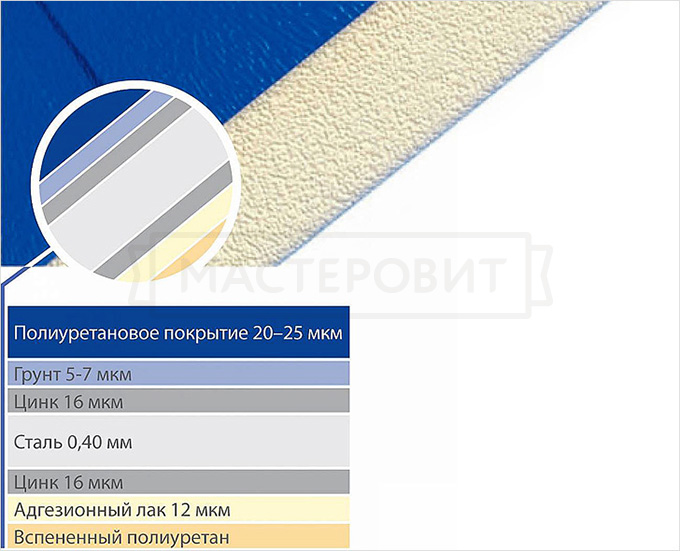

Конструкция сэндвич-панелей

Изображение № 4: конструкция сэндвич-панелей

Для повышения уровня теплоизоляции практически все производители выпускают специальные эластичные пробки. При установке их размещают между элементами створки для обеспечения отсутствия зазоров.

Пороговые (нижние) панели оснащают эластичными уплотнителями. Они устойчивы к перепадам температур и не дают воротам примерзнуть к полу в зимний период.

Важно! Производители выпускают сэндвич-панели различной толщины. 45 мм — идеальный вариант для регионов с суровым климатом. Такие панели предназначены для обустройства ворот отапливаемых зданий.

Секции с толщиной 40 мм и менее подходят для эксплуатации в «холодных» помещениях в регионах с умеренным климатом.

Установка гаражных секционных ворот

Установка гаражных ворот может быть выполнена разными способами. Выбор варианта расположения конструкции зависит от особенностей помещения. Существуют 4 вида монтажа секционных ворот.

Виды монтажа секционных ворот

Изображение № 5: виды монтажа секционных ворот

  1. Вертикальный подъем. Этот способ установки полотна идеально подойдет для высоких помещений. Ворота займут минимальную часть пространства.

  2. Высокий подъем. Этот вариант обойдется дороже. Способ применяют в случаях, когда высоты потолка недостаточно для вертикальной установки полотна. Стоимость монтажа секционных ворот повышается из-за необходимости использования горизонтальных направляющих, подвесных кронштейнов и большего количества расходных материалов.

  3. Стандартный подъем. Этот вариант монтажа встречается чаще всего, т. к. многие гаражи имеют низкие потолки. Стоимость установки практически не отличается от предыдущего варианта.

  4. Низкий подъем. Этот способ актуален для помещений с очень низкими потолками или в случаях, когда требуется освободить от полотна весь дверной проем.

После того как вы выбрали оптимальный вариант реализации, обратите внимание на производителей. Современный рынок наполнен продукцией различных компаний. На слуху Hormann, DoorHan и «Алютех».

Важно! Если размеры и характеристики проема и гаража соответствуют требованиям, предъявляемым к монтажу одной из моделей секционных ворот, выпускаемых выбранным производителем, — вам повезло. Можно оформлять покупку. В противном случае (таких большинство) придется заказывать ворота, изготовленные по индивидуальному проекту.

Подготовительные работы перед покупкой и монтажом секционных ворот

Замеры

Перед покупкой секционных ворот выполните необходимые замеры по следующей схеме.

Схема замеров, необходимых для покупки и установки секционных ворот

Изображение № 6: схема замеров, необходимых для покупки и установки секционных ворот

  1. Измерьте величину H. Учтите, что полученное значение будет определять только высоту полотна, а не всей конструкции в целом.

  2. Измерьте притолоку (h). От ее высоты будет напрямую зависеть способ монтажа. Минимальное значение h для установки секционных ворот стандартным методом — 30 см. Если высота притолоки меньше, то придется заказывать конструкцию с низким подъемом.

  3. Определите ширину проема (B). Полученное значение увеличьте на 4 см (по 2 с каждой стороны).

  4. Если ширина ворот будет максимально приближаться к ширине гаража, удостоверьтесь в том, что размеры технических зазоров b1 и b2 соответствуют требованиям. Минимум — 8 см.

  5. Измерьте глубину L. Если вы планируете устанавливать ручные секционные ворота, то минимальное значение L должно быть больше высоты проема на 50 см. Монтаж автоматических конструкций требует увеличенной глубины (H+100 см).

После выполнения замеров закажите подходящие секционные ворота. На их изготовление уйдет несколько недель. За это время вы успеете подготовить проем к монтажу.

Подготовка проема

  1. Оштукатурьте потолок и стены (если это не было сделано ранее). После установки секционных ворот вы не сможете получить доступ к закрытым участкам без демонтажа конструкции.

  2. Удостоверьтесь в том, что в проеме строго соблюдаются вертикальные и горизонтальные положения, а углы находятся в одной плоскости.

  3. Отделайте притолоку и пристенки 75-миллиметровым металлическим уголком.

  4. Проверьте горизонтальность пола. Максимально допустимая погрешность —1 мм. Это необходимо для того, чтобы нижняя секция ворот максимально плотно и ровно прилегала к полу.

После завершения подготовки проема позаботьтесь о наличии необходимых инструментов.

Обратите внимание! Если не уверены в своих силах, закажите проведение замеров и подготовку проема у профессионалов. Даже малейшие погрешности приводят к перекосам. Если секционное полотно будет хотя бы немножко закручиваться, срок службы створки и механизмов значительно сократится. Вам придется либо устанавливать ворота заново, либо часто ремонтировать конструкцию.

Инструменты для монтажа

В процессе монтажа автоматических секционных гаражных ворот не обойтись без:

  • дрели с перфоратором;

  • шуруповерта;

  • набора сверл по металлу и бетону;

  • уровня;

  • клепального инструмента;

  • двух монтажных воротков (0,5 м);

  • рулетки;

  • стремянки;

  • молотка;

  • карандаша для разметки;

  • бокорезов;

  • пассатижей;

  • строительного ножа;

  • комплекта гаечных ключей;

  • универсальной и клеммной отверток.

Для обеспечения безопасности вам потребуются перчатки (обычные и резиновые), каски и защитные очки. Рекомендованное количество монтажников — 3 человека.

Сборка секционных ворот

Сборка секционных ворот требует ответственного подхода и четкого соблюдения всех положений предоставляемой производителем инструкции. Это позволит получить стабильно работающую конструкцию, которая прослужит положенный срок.

Процесс монтажа секционных ворот делится на несколько этапов.

1. Сборка и установка несущего каркаса

Несущий каркас секционных ворот состоит из:

  • опорных стоек с уплотнительными вставками и вертикальными направляющими (1);

  • радиусных профилей (2);

  • горизонтальных направляющих (3);

  • задней перемычки (4);

  • боковых кронштейнов (5).

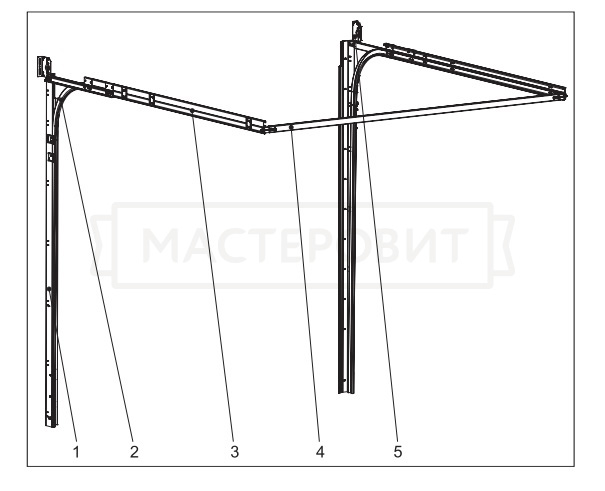

Схема несущего каркаса

Изображение № 7: схема несущего каркаса

Установите все элементы так, как указано в инструкции по монтажу секционных ворот от производителя.

2. Установка вала с пружинами

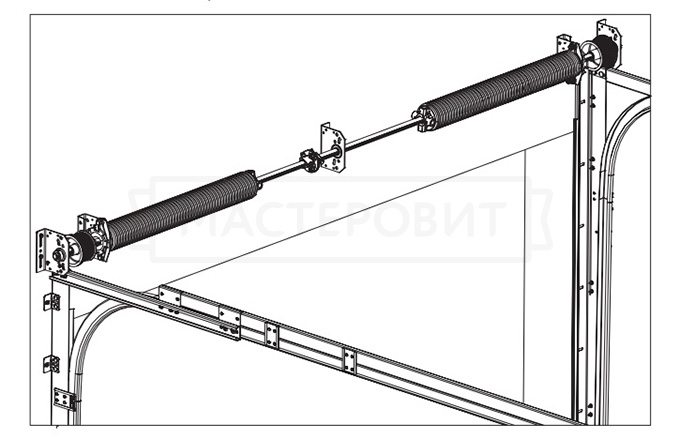

Схема монтажа вала

Изображение № 8: схема монтажа вала

  1. Соберите правую и левую части вала и закрепите их согласно инструкции.

  2. Установите стопорные кольца вплотную к внутренним обоймам подшипников боковых кронштейнов и зафиксируйте их, затянув винты.

  3. Заблокируйте храповые муфты при помощи специальных штырей.

Обратите внимание! Блокирующие штыри извлеките только после окончания сборки ворот.

3. Сборка полотна ворот

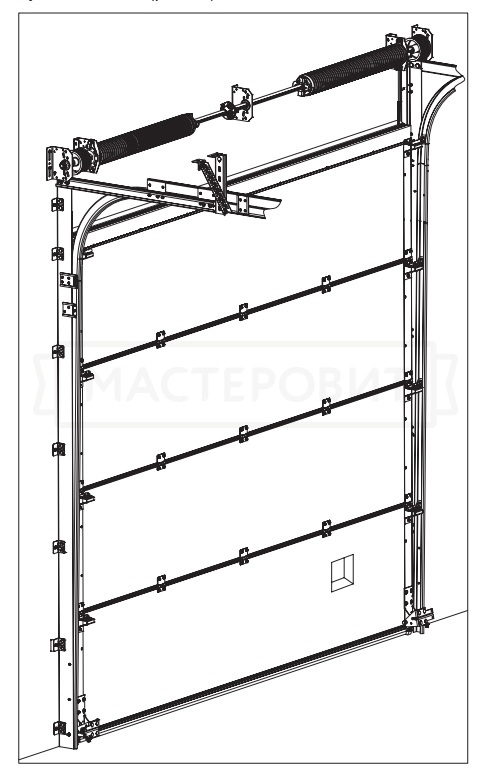

Схема сборки полотна

Изображение № 9: схема сборки полотна

Установите нижнюю секцию. Разместите панель и проверьте горизонтальность с помощью уровня. После этого соедините секцию с подъемным механизмом.

Установите оставшиеся секции согласно их порядковой нумерации. Тщательно соблюдайте размеры и рекомендации, т. к. даже малейшие отклонения приводят к перекосам.

Обратите внимание! Для исправления недочетов не используйте монтажную пену или дощечки. Подойдут только железные прокладки.

После сборки полотна установите верхние кронштейны и удостоверьтесь в том, что створка плотно прилегает к перемычке проема.

4. Регулировка

Отрегулируйте натяжение троса и пружин согласно инструкции.

Важно! В процессе регулировки соблюдайте осторожность и используйте натяжной инструмент установленных размеров.

Проверьте балансировку ворот. Для этого поднимите полотно на половину высоты проема. Створка должна удержаться в этом положении. Если полотно опускается или приподнимается, увеличьте или уменьшите натяжение пружин на 1–2 оборота и повторите проверку.

5. Крепление дополнительных элементов

Зафиксируйте замки, петли, ручки и задвижки в нужных местах. Закрепите пружинные ограничители согласно инструкции.

Выполните финальную проверку балансировки и убедитесь в отсутствии зазоров.

6. Монтаж автоматики

Типовая схема размещения элементов автоматики выглядит так:

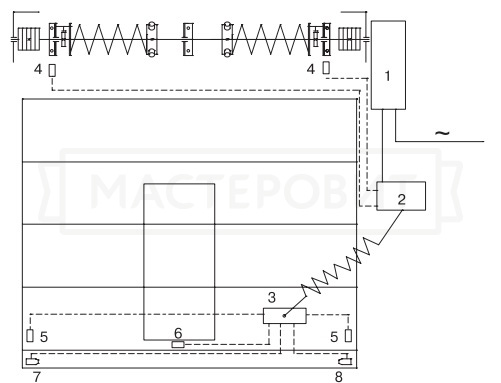

Типовая схема автоматики для секционных ворот

Изображение № 10: типовая схема автоматики для секционных ворот

Стандартная автоматика состоит из:

  • электропривода (1);

  • блока управления (2);

  • распределительной коробки (3);

  • микровыключателей поломки пружин (4);

  • микровыключателей обрыва тросов (5);

  • датчика калитки (6, при наличии);

  • излучателя оптосенсора (7);

  • приемника оптосенсора (8).

Установите основные и защитные элементы согласно инструкции. После завершения монтажных работ выполните проверку работоспособности автоматики на всех запрограммированных режимах.

Советы по установке секционных ворот

  • Самостоятельная установка гаражных ворот требует знаний и опыта. Нередко из-за допущенных в процессе монтажа ошибок конструкции практически сразу выходят из строя.

    Если вы не уверены в своих силах, экономия на стоимости монтажа секционных ворот не приведет ни к чему хорошему. Обратитесь в надежную строительную компанию в Москве. Профессиональные специалисты сделают все гораздо быстрее и дадут гарантию на выполненные работы.

  • Тщательно соблюдайте все требования инструкции. Даже небольшие ошибки могут привести к перекосу ворот и выходу конструкции из строя.

  • Рабочие зоны должны быть свободны от труб и электропроводки.

Выбирая секционные ворота, обратите внимание на такие параметры, как теплоизоляционные свойства, прочность и долговечность.
